SHF-리니어 샤프트 서포트 블록

SHF 선형 샤프트 지지대고정된 장착 위치에서 미터법 원형 샤프트를 고정하는 데 사용되는 소형의 2개{0}}구멍 끝 지지대입니다. 분할된-클램프 구조는 별도의 클램핑 볼트로 샤프트를 고정하는 동시에 두 개의 측면 장착 구멍이 지지대를 기계 프레임에 고정합니다.

이 시리즈는 샤프트 직경이 3~60mm에 이릅니다. 샤프트가 수직 플레이트, 측면 프레임 또는 엔드 브래킷에서 장착되어야 하고 선형 베어링 이동 중에 샤프트 위치가 고정된 상태로 유지되어야 하는 기계에 적합합니다.

SHF 지지대는 별도로 제공되거나 다음의 샤프트와 일치될 수 있습니다.DLY 선형 샤프트 범위.

클램핑 구조

샤프트는 SHF 지지대의 중앙 보어를 통과합니다. 클램핑 볼트를 조이면 샤프트 주변의 분할 부분이 닫히고 반경 방향 클램핑력이 생성됩니다. 이 구조를 사용하면 교차 구멍을 뚫거나 샤프트 표면에 고정나사를 직접 추가하지 않고도 샤프트를 고정할 수 있습니다.

치수

치수 도면은 2-S로 표시된 두 개의 장착 구멍에서 클램핑 볼트를 분리합니다. 기종을 선정하기 전에 축 직경과 장착 구멍 피치 B, 전체 폭 W, 설치 높이 F를 확인하십시오.

모델 선택

SHF 모델의 숫자는 공칭 축 직경에 해당하지만 보어 직경만으로는 교체가 충분하지 않습니다. 지지대 크기가 증가함에 따라 주변 장착 치수와 볼트 사양이 변경됩니다.

• 샤프트 직경:원형 샤프트의 호칭 직경과 일치하는 SHF 번호를 선택하십시오.
• 장착-구멍 피치:장착판을 가공하거나 재사용하기 전에 B를 확인하십시오.
• 설치 높이:F와 G는 기계 프레임을 기준으로 샤프트 중심의 수직 위치에 영향을 줍니다.
• 플레이트 클리어런스:W와 클램핑 볼트 주변의 여유 공간을 확인하십시오.
• 볼트 선택:표에 표시된 클램핑-볼트 지정과 두 가지 장착-볼트 지정을 구별하세요.

지지 위치 및 샤프트 범위

한 쌍의 SHF 지지대는 둥근 샤프트의 두 끝을 고정합니다. 이들 사이의 지지되지 않는 거리는 하중을 받을 때 샤프트 편향에 영향을 미칩니다. 샤프트 직경을 늘리거나 지지 폭을 줄이면 강성을 높일 수 있으나, 하중 방향, 베어링 위치, 이동 길이에 따라 필요한 직경을 확인해야 합니다.

SHF 블록은 샤프트 위치를 고정합니다. 크기가 작은 샤프트나 지지되지 않는 스팬이 지나치게 긴 경우에는 보상하지 않습니다. 두 개의-샤프트 메커니즘에서 두 지지 쌍의 상대적 위치도 선형-베어링 정렬에 영향을 미칩니다.

SHF 및 SK 지원

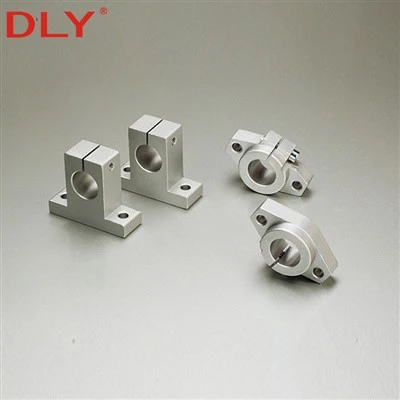

SHF와 SK 제품은 모두 원형 샤프트를 고정하는 데 사용되지만 몸체 모양과 장착 배열이 다릅니다. SHF는 두 개의 측면 장착 구멍이 있는 넓은 타원형 본체를 가지고 있는 반면 SK는 받침대- 스타일 베이스를 사용합니다. 선택은 치수상 상호 교환 가능한 것으로 취급하기보다는 사용 가능한 장착 표면과 샤프트{3}}중앙 위치를 따라야 합니다.

SK 샤프트 엔드 서포트 블록 보기

설치

1. 조립하기 전에 샤프트 직경과 SHF 보어 크기가 일치하는지 확인하십시오.
2. 샤프트 끝, 지지 구멍 및 장착 표면을 청소하십시오. 플레이트 구멍 주변의 버를 제거합니다.
3. 클램핑 볼트를 느슨하게 한 채로 샤프트를 양쪽 지지대에 삽입합니다.
4. 장착 표면에 지지대를 배치하고 완전히 조이지 않은 상태에서 두 장착 볼트를 모두 시작합니다.
5. 샤프트를 상대 리니어 베어링 또는 슬라이드 유닛과 정렬한 후 장착 볼트를 균일하게 조입니다.
6. 최종 샤프트 위치가 확정된 후 클램핑 볼트를 조이십시오.
7. 캐리지를 전체 이동 동안 이동하고 전동 작동 전에 바인딩이 있는지 확인하십시오.

잘못 정렬된 샤프트를 제자리로 당기기 위해 클램핑 볼트를 사용하지 마십시오. 샤프트와 지지 보어는 최종 조이기 전에 이미 정렬되어 있어야 합니다.
