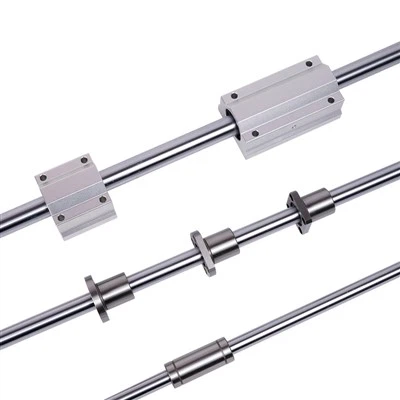

10mm 경질 크롬 도금 선형 막대

DLY WDCS10은 GCr15 베어링 강철로 제조된 10mm 정밀 솔리드 선형 로드입니다. 경화 및 경질 크롬 도금 표면은 선형 베어링 및 기타 원형{4}}샤프트 가이드 구성요소와 함께 사용하는 데 필요한 치수 일관성, 표면 마감 및 내마모성을 제공합니다.

10mm의 컴팩트한 샤프트 직경을 갖춘 이 모델은 설치 공간이 제한된 소형 자동화 메커니즘, 포지셔닝 장비, 3D 프린터, 검사 장치 및 기타 선형 모션 어셈블리에 일반적으로 선택됩니다.

WDCS10 개요:10mm 직경, g6 공차, GCr15 베어링 강철, HRC62±2 경도, Ra0.4–0.8 표면 거칠기 및 100mm당 5μm 이내의 직진도.

WDCS10 기술 사양

모델 WDCS10
제품 유형 정밀 솔리드 리니어 샤프트
공칭 축 직경 10mm
직경 공차 g6
상한 편차 -0.005mm
낮은 편차 -0.014mm
실제 직경 범위 9.986~9.995mm
진원도 4μm 이하
재료 GCr15 베어링강
표면 처리 경질 크롬 도금
경도 HRC62±2
표면 거칠기 Ra0.4–0.8
직진성 100mm당 5μm 이하
효과적인 경화층 1mm
카탈로그 무게 0.62kgf/m
건설 중실축
MOQ 1개
보증 1년
명시된 사양은 표준 WDCS10 경질 크롬 도금 GCr15 선형 샤프트에 적용됩니다. 주문하기 전에 특별한 공차, 재료, 코팅 또는 검사 요구 사항을 확인하십시오.

10mm 선형 로드의 표준 길이

WDCS10은 다양한 표준 길이로 제공되므로 장비 스트로크 및 설치 구조에 따라 샤프트 길이를 선택할 수 있습니다.

표준 길이 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1500, 1800 및 2000mm
길이 범위로-자르기- 1000–7000 mm, 주문 확인에 따라 다름
최종 가공 고객 도면에 따라 사용 가능

길고 지지되지 않은 설치의 경우 샤프트 처짐은 스팬, 하중 및 지지 배열에 따라 평가되어야 합니다. 애플리케이션이 긴 이동 거리에 걸쳐 더 큰 강성을 요구하는 경우,지원되는 선형 샤프트더 적합할 수도 있습니다.

WDCS linear shaft diameter and standard length specification table

WDCS10의 주요 기능

제어된 g6 샤프트 직경

WDCS10 직경은 9.986~9.995mm 사이에서 제어됩니다. 이 g6 공차는 호환되는 10mm 선형 베어링 및 샤프트-지지 구성요소에 장착하는 데 적합합니다. 필요한 간격과 작동 조건에 따라 완전한 베어링과 하우징 맞춤을 확인해야 합니다.

강화된 GCr15 베어링 강철

GCr15 베어링 강철과 HRC62±2 경도는 롤링 리니어 베어링에 내구성 있는 작동 표면을 제공합니다. WDCS10 모델의 유효 경화층은 1mm입니다.

단단한 크롬 도금 표면

경질 크롬 도금 표면은 내마모성을 향상시키고 일반적인 산업 사용 중에 샤프트 표면을 보호하는 데 도움이 됩니다. 습도가 높거나 화학 물질 또는 특수 부식 요구 사항이 있는 환경의 경우 재료 및 표면 처리를 선택하기 전에 작동 조건을 제공해야 합니다.

제어된 표면 마감 및 직진도

Ra0.4–0.8의 표면 거칠기는 호환되는 선형 베어링과의 안정적인 접촉을 지원합니다. 100mm당 5μm 이내의 직진도는 소형 선형 모션 어셈블리의 정렬 변화를 줄이는 데 도움이 됩니다.

일반적인 응용 분야

10mm 선형 막대는 다음과 같은 소형 장비에 사용할 수 있습니다.

  • 소형 자동화 모듈 및 위치 지정 메커니즘
  • 3D 프린터 및 경량-CNC 어셈블리
  • 검사 및 측정 장비
  • 포장 및 소형 자재-취급 메커니즘
  • 실험실 장치 및 광학 조정 메커니즘
  • 선형 베어링 및 샤프트-지지 어셈블리
샤프트 자체가 안내 표면을 제공합니다. 실제 부하 용량, 주행 속도 및 서비스 수명은 선택한 리니어 베어링, 베어링 배열, 샤프트 스팬, 윤활, 정렬 및 작동 환경에 따라 달라집니다.

WDCS10과 리니어 베어링의 매칭

WDCS10 샤프트 직경은 일반적으로 사용되는 LM10UU- 유형 베어링 치수를 포함하여 호환 가능한 10mm 선형 베어링에 적합합니다. 주문하기 전에 전체 조립에 필요한 베어링 내경, 내부 틈새, 하우징 맞춤 및 샤프트 공차를 확인하십시오.

DLY는 또한 공급할 수 있습니다선형 베어링, 베어링 블록 및 샤프트 지지대는 구성 요소 간의 일치 오류를 줄입니다.

절단 및 최종 가공 옵션

표준 길이 외에도 고객 도면에 따라 10mm 선형 로드를 가공할 수 있습니다. 사용 가능한 작업은 다음과 같습니다.

  • 지정된 전체 길이로 절단
  • 단차 샤프트-단 가공
  • 내부 또는 외부 스레딩
  • 플랫 및 키홈 가공
  • 드릴링, 태핑 및 모따기

기술 확인을 위해 전체 길이, 가공 위치, 공차, 나사 사양 및 필요 수량을 나타내는 치수 도면을 제공하십시오.

10mm 선형 막대 FAQ



Q: WDCS10 선형 막대는 어떤 재료로 만들어졌습니까?

A: 표준 WDCS10은 GCr15 베어링 강철로 만들어지며 표면이 경질 크롬 도금되어 있습니다. 지정된 경도는 HRC62±2입니다.

Q: 10mm 선형 막대의 직경 공차는 얼마입니까?

A: 표준 WDCS10은 g6 직경 공차를 사용합니다. 10mm 공칭 직경의 경우 상위 편차는 −0.005mm이고 하위 편차는 −0.014mm이므로 실제 직경 범위는 9.986~9.995mm입니다.

Q: 어떤 표준 길이를 사용할 수 있나요?

A: 표준 WDCS10 길이는 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1500, 1800 및 2000mm입니다. 다른 절단 길이는 주문 요구 사항에 따라 확인할 수 있습니다.

Q: WDCS10을 LM10UU 리니어 베어링과 함께 사용할 수 있습니까?

A: 10mm 샤프트 직경은 일반적으로 사용되는 LM10UU- 유형 치수를 포함하여 호환 가능한 10mm 선형 베어링용으로 설계되었습니다. 최종 선택 전에 필요한 샤프트-~-베어링 간극을 확인해야 합니다.

Q: 샤프트 끝단을 도면에 따라 가공할 수 있나요?

답: 그렇습니다. DLY는 도면- 기반 절단 및 끝 가공을 지원합니다. 검토를 위해 필요한 길이, 가공 치수, 공차, 나사 세부정보 및 주문 수량을 알려주십시오.

Q: 선형 막대는 어떻게 유지 관리해야 합니까?

A: 샤프트 표면을 깨끗하게 유지하고 일치하는 리니어 베어링에 적합한 윤활유를 바르십시오. 윤활 간격은 작동 속도, 부하, 스트로크, 환경 및 베어링 제조업체의 권장 사항에 따라 결정되어야 합니다.





WDCS10에 대한 견적 요청

가용성과 가격을 확인하려면 필요한 길이, 수량, 일치하는 베어링 모델 및 최종 가공 도면을 DLY로 보내-주세요.
