DLY소형 선형 모듈소형 장비, 정밀 포지셔닝 및 짧은{0}}스트로크 자동화를 위해 설계된 소형 볼 스크류 구동 리니어 모션 스테이지입니다. GX28 소형 선형 모듈은 단일-레일 T-형 볼 나사 구조를 사용하며 9mm 미니 선형 레일 슬라이더, T6 T-형 볼 나사, 알루미늄 작업대, 두꺼운 알루미늄 프로파일 및 28개의 스테퍼 모터 인터페이스를 하나의 소형 어셈블리에 결합합니다.
이 소형 선형 모듈은 제한된 설치 공간, 안정적인 선형 이동, 사용자 정의 가능한 스트로크 및 편리한 모터 장착이 필요한 응용 분야에 적합합니다. 표준 여행 범위는10~300mm, 스트로크, 모터 플레이트, 제한 위치 및 관련 설치 세부 사항은 장비 설계에 따라 맞춤 설정할 수 있습니다.
주요 공급 범위:
GX28 소형 리니어 모듈, 28 스테퍼 모터 호환 리니어 슬라이드, T601 / T604 / T612 볼 스크류 옵션, 10~300mm 맞춤형 스트로크, 알루미늄 프로파일 바디, 미니 리니어 가이드 슬라이더, 모터 플랜지 맞춤화, 제한 위치 맞춤화, 3D 도면 지원 및 수출 포장.
컴팩트한 볼 스크류 드라이브와 28개의 스테퍼 모터 인터페이스를 갖춘 GX28 소형 선형 모듈.
T601, T604 및 T612 나사 옵션은 다양한 이동 및 동작 요구 사항에 사용할 수 있습니다.
28개의 스테퍼 모터 설치용으로 설계되었으며 옵션으로 2830 및 2840 스테퍼 모터 호환성이 있습니다.
프로파일 접시형 구멍 고정 설계로 소형 장비에 컴팩트한 설치가 가능합니다.
소형 선형 모듈 제품 사양
| 제품명 | 미니어처 리니어 모듈 / 미니 리니어 슬라이드 / 콤팩트 볼스크류 리니어 모듈 |
| 모델 | GX28 |
| 구조 유형 | 단일 레일 T-형 볼 스크류 소형 선형 모듈 |
| 여행 범위 | 10~300mm, 맞춤형 길이 제공 |
| 모터 플랜지 | 28 스테퍼 모터 플랜지, 모터 플레이트를 사용자 정의할 수 있습니다. |
| 옵션 모터 | 구성에 따라 2830 및 2840 스테퍼 모터 옵션과 호환 가능 |
| 사용 가능한 볼 스크류 | T601 / T604 / T612 |
| 포지셔닝 정확도 | ±0.1mm |
| 부하 용량 | 수평: 5KG|수직: 1KG |
| 가이드 구조 | 컴팩트한 작업대가 포함된 9mm 미니 선형 레일 슬라이더 |
| 프로필 자료 | 양극 산화 처리된 6061 알루미늄 프로파일 |
| 장착 방법 | M3 나사 고정 및 프로파일 접시 구멍 고정 |
| 사용자 정의 옵션 | 이동 길이, 모터 플랜지, 모터 플레이트, 제한 설치 위치, 나사 리드 및 3D 도면 지원 |
| 일반적인 응용 분야 | 3D 프린터, 실험실 기기, 광학 기기, 소형 CNC 기계, 의료 테스트 장비, 소형 자동화 장치 |
GX28 소형 선형 모듈 매개변수 이미지

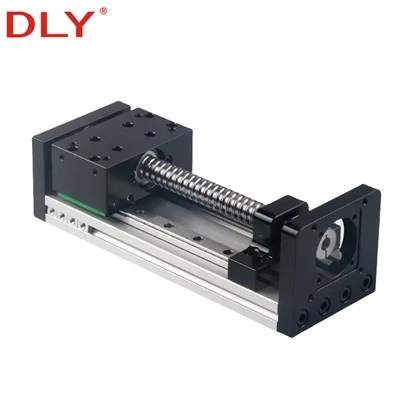

다음 제품 이미지는 원래 제품 상세 페이지에서 유지됩니다. GX28 소형 선형 모듈 구조, 컴팩트한 크기 및 28개의 스테퍼 모터 레이아웃을 보여줍니다.
컴팩트한 본체, 볼 스크류 드라이브 및 28 스테퍼 모터 연결을 갖춘 GX28 소형 선형 모듈.
소형 선형 모듈 크기 도면
GX28 모듈은 컴팩트한 프로파일 구조를 사용합니다. 아래 그림은 설치 전에 평면도 장착 치수, 작업대 크기, 나사 고정 구멍 및 모터{3}}측 레이아웃을 확인하는 데 도움이 됩니다.
| 차원 항목 | 기준값/설명 |
|---|---|
| 프로필 너비 | 30mm |
| 프로필 높이 | 28mm |
| 작업대 크기 | 20mm × 20mm 기준 작업대 영역 |
| 작업대 고정 구멍 | 4-M3 장착 구멍 |
| 프로파일 고정 구멍 | 평면도에 표시된 4-3.2mm 장착 구멍 |
| 총 길이 참고 | 측면도에 따른 L + 72mm- |
| 사용자 정의 스트로크 | 10~300mm 이동 범위, 맞춤형 길이 제공 가능 |
구조 및 구성요소 세부정보
GX28 소형 선형 모듈은 소형 나사-구동 슬라이드 구조를 중심으로 제작되었습니다. 작은 알루미늄 프로파일 본체는 베이스를 제공하고, 9mm 미니 레일 슬라이더는 유도 이동을 지원하고, T6 T{5}}형 볼 나사는 선형 구동을 제공하며, 작업대는 소형 고정 장치, 센서 또는 공구를 위한 장착 표면을 제공합니다.
9mm 미니 선형 레일 슬라이더
미니 레일 슬라이더는 유도 이동을 지원하고 모듈이 컴팩트한 구조 내에서 안정적인 이동을 유지하도록 돕습니다.
고품질-조립 부품
모듈은 안정적인 설치를 위해 정밀 가공된-조립 부품과 양극 산화 처리된 알루미늄 부품을 사용합니다.
통합형 컴팩트 구조
이 모듈에는 알루미늄 작업대, 9mm 선형 레일 슬라이더, T6 T-형 볼 스크류, 두꺼운 알루미늄 프로파일 및 28 스테퍼 모터가 통합되어 있습니다.
사용자 정의 옵션
GX28 소형 리니어 슬라이드는 기계 구조에 따라 맞춤 제작할 수 있습니다. 소형 자동화 장비의 경우 가장 일반적인 맞춤화 요청은 이동 길이, 나사 리드, 모터 플랜지, 모터 플레이트, 리미트 스위치 위치 및 장착 방향입니다.
슬라이드 모터 플레이트, 스트로크 및 기타 모듈 기능을 맞춤 설정할 수 있습니다.{0}}확인을 위해 D 도면을 사용할 수 있습니다.
슬라이딩 테이블은 관통홀을 이용하여 고정되며, 리미트 설치 위치는 맞춤 설정이 가능합니다.-
| 맞춤 아이템 | 확인할 수 있는 것 |
|---|---|
| 여행 길이 | 10~300mm 이동 범위, 장비 레이아웃에 따라 맞춤형 스트로크 제공 가능. |
| 볼스크류 종류 | T601, T604 및 T612 나사 옵션은 이동 요구 사항에 따라 선택할 수 있습니다. |
| 모터 플랜지 | 28 스테퍼 모터 플랜지가 표준입니다. 모터 플랜지는 모터 도면에 따라 확인할 수 있습니다. |
| 모터 플레이트 | 모터 플레이트 구조는 모터 크기 및 설치 방향에 따라 맞춤 제작이 가능합니다. |
| 포지션 제한 | 작업 스트로크에 따라 리미트 설치 위치를 맞춤 설정할 수 있습니다. |
| 3D 드로잉 | 제작 전 구조 확인을 위한 3D 도면 지원이 가능합니다. |
주요 제품 특징
컴팩트한 GX28 바디
28mm 클래스 프로파일 바디는 설치 공간이 제한된 장비에 적합합니다.
볼나사 구동 모션
T-형 볼 스크류 구조는 짧은 스트로크 포지셔닝 애플리케이션을 위한 제어된 선형 움직임을 제공합니다.-
미니 선형 레일 지원
9mm 미니 레일 슬라이더는 작업대를 안내하는 데 도움이 되며 작은 모듈 본체에서 안정적인 움직임을 지원합니다.
맞춤형 스트로크 사용 가능
용도에 따라 이동 길이, 나사 리드, 모터 플레이트 및 리미트 설치 위치를 확인할 수 있습니다.
일반적인 응용 분야
GX28 소형 볼 스크류 선형 모듈은 컴팩트한 설치, 제어된 스트로크 및 안정적인 선형 위치 지정이 필요한 소형 장비에 적합합니다. 일반적으로 다음 응용 프로그램에 사용됩니다.
3D 프린터
컴팩트한 축 이동, 레이어 위치 지정, 고정 장치 조정 또는 작은 플랫폼 이동에 사용됩니다.
실험실 장비
소규모 샘플 이동, 테스트 플랫폼 및 소형 장비 자동화에 적합합니다.
소형 CNC 기계
소형 기계의 작은 조각, 가벼운 위치 조정 및 마이크로{0}}모션 구조에 사용됩니다.
광학 기기
소규모 검사 단계, 렌즈 조정 플랫폼 및 측정 장치에 적용됩니다.
의료 테스트 장비
진단 또는 테스트 장비의 소형 이동 메커니즘에 적합합니다.
소형 자동화 장치
분배, 분류, 위치 지정, 공급 및 간단한-자동화 메커니즘에 사용됩니다.
소형 선형 모듈을 선택하는 데 도움이 필요하십니까?
필요한 스트로크, 하중, 모터 크기, 설치 방향 및 도면을 보내주십시오. DLY는 GX28 소형 선형 모듈 구성 및 견적 정보를 확인하는 데 도움을 줄 수 있습니다.
FAQ
Q1: GX28 소형 선형 모듈이란 무엇입니까?
GX28은 짧은-스트로크, 경-부하 및 공간이 제한된-리니어 모션 애플리케이션을 위해 설계된 소형 단일-레일 T-형 볼 스크류 선형 모듈입니다.
Q2: 표준 이동 범위는 무엇입니까?
이동 범위는 10~300mm이며 스트로크는 고객 장비 요구 사항에 따라 맞춤 설정할 수 있습니다.
Q3: GX28 소형 선형 모듈을 수직으로 사용할 수 있습니까?
예. 현재 제품 사양은 최대 1KG 수직 하중을 지원합니다. 더 무거운 수직 하중의 경우 DLY를 사용하여 더 크거나 더 적합한 모듈을 확인하십시오.
Q4: 어떤 볼 스크류 옵션을 사용할 수 있습니까?
모듈은 T601, T604 및 T612 볼 나사 옵션을 지원합니다. 적합한 옵션은 스트로크, 속도, 하중 및 위치 지정 요구 사항에 따라 달라집니다.
Q5: 이 모듈에는 어떤 모터를 사용할 수 있습니까?
GX28 소형 선형 모듈은 28 스테퍼 모터 플랜지용으로 설계되었습니다. 모터 플랜지 맞춤화는 모터 도면에 따라 논의될 수 있습니다.
Q6: DLY는 생산 전에 3D 도면을 제공할 수 있습니까?
예. DLY는 생산 전에 스트로크, 모터 플레이트, 설치 구멍 및 모듈 레이아웃을 확인하는 데 도움이 되는 3D 도면 지원을 제공할 수 있습니다.
Q7: 이 소형 선형 모듈은 어떤 응용 분야에 적합합니까?
3D 프린터, 실험실 기기, 소형 CNC 기계, 광학 기기, 의료 테스트 장비 및 소형 자동화 장치에 적합합니다.
인기 탭: 소형 선형 모듈, 중국 소형 선형 모듈 제조업체, 공급업체, 공장
